消防的竣工图纸包括什么内容？

来源：建设工程消防验收

根据《建设工程消防设计审查验收管理暂行规定》第二十八条规定，建设单位申请消防验收，应当提交下列材料：

1.消防验收申请表；

2.工程竣工验收报告；

3.涉及消防的建设工程竣工图纸。

第三十四条规定其他建设工程竣工验收合格之日起五个工作日内，建设单位应当报消防设计审查验收主管部门备案。

建设单位办理备案，应当提交下列材料：

1.消防验收备案表；

2.工程竣工验收报告；

3.涉及消防的建设工程竣工图纸。

且要求，涉及消防的建设工程竣工图纸还应与经审查合格的消防设计文件相符

在申请消防验收的三个材料当中，编制涉及消防的建设工程竣工图纸的绘制，是申请消防验收和消防验收备案中，工作量、难度都是更大的，但是在《建设工程消防设计审查验收管理暂行规定》《建设工程消防设计审查验收工作细则》等消防验收的住建部文件里没有很详细的绘制具体规定，各地住建部门对涉及消防的建设工程竣工图纸有关要求也各不相同，在图纸格式、签章要求上也各有差异。

涉及消防的建设工程竣工图纸（光盘，CAD格式、PDF格式各1份）。

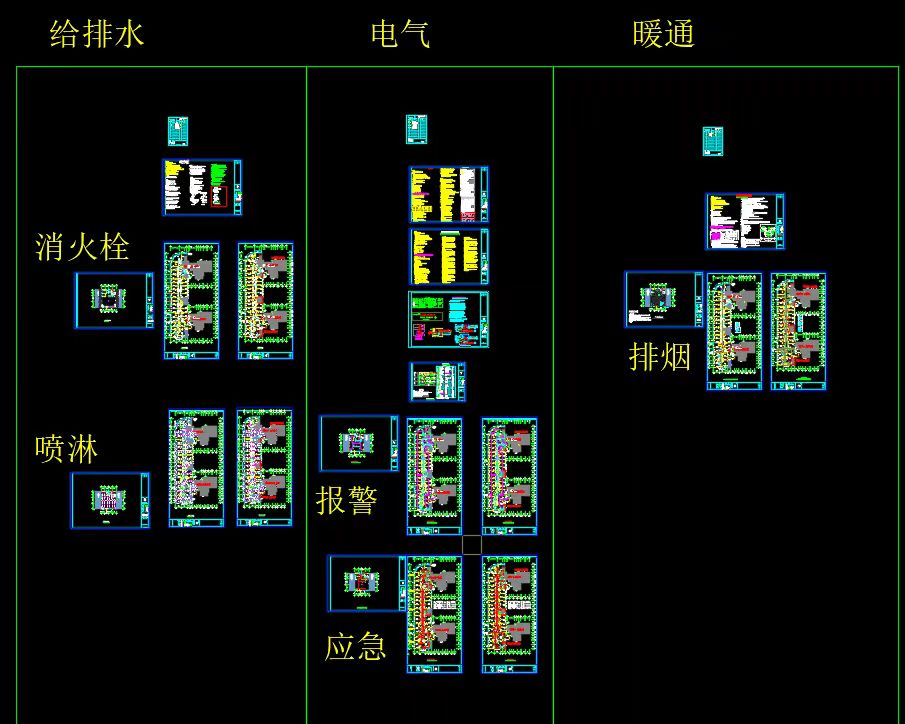

并说明：建设工程竣工图纸应包括建筑、结构、给排水、电气、暖通等涉及消防工程内容的竣工图纸和主管部门审批的消防总平面图，图纸合法有效，设计变更手续完善。

1.纸质材料提交审查合格的加盖建设单位公章、图审章和竣工章的建筑总平图及各层平面纸质图纸和设计变更图纸。

2.涉及消防的全套电子图纸（JPG格式，含经图审机构审查的加盖建设单位公章、图审章、竣工章的全套水、电、暖、建筑竣工图纸）

1.包含图纸清。

2.电子图纸：电子版竣工图纸需加盖施工单位（总承包施工单位、消防专业分包单位）、监理单位、设计单位电子签章，电子签章应符合《中华人民共和国电子签名法》要求。也可上传纸质盖章图纸扫描件（加盖出图章及竣工图章 ，扫描 分辨率建议 为300dpi）。

3.如涉及建筑使用功能、防火分区、安全疏散、消防设施设置等重大设计变更，均须提供经审查合格的变更图纸及消防设计变更审查合格意见书。

层面没有统一的要求，各地根据对竣工图的有关规定，结合当地的实际情况提出更细的要求，都具有其合理性。 消防验收YS认为涉及消防的建设工程竣工图纸起码应包括以下内容：

1.总平面图，应当包括：场地道路红线、建构筑物控制线、用地红线等位置；场地四邻原有及规划道路的位置；建构筑物的位置、名称、层数、防火间距；消防车道或通道及高层建筑消防车登高操作场地的布置等。

2.建筑和结构，应当包括：平面图，包括平面布置，房间或空间名称或编号，每层建构筑物面积、防火分区面积、防火分区分隔位置及安全出口位置示意，以及主要结构和建筑构配件等；立面图，包括立面外轮廓及主要结构和建筑构造部件的位置，建构筑物的总高度、层高和标高以及关键控制标高的标注等；剖面图，应标示内外空间比较复杂的部位（如中庭与邻近的楼层或者错层部位），并包括建筑室内地面和室外地面标高，屋面檐口、女儿墙顶等的标高，层间高度尺寸及其他必需的高度尺寸等。

3.建筑电气，应当包括：电气火灾监控系统，消防设备电源监控系统，防火门监控系统，火灾自动报警系统，消防应急广播，以及消防应急照明和疏散指示系统等。

4.消防给水和灭火设施，应当包括：消防给水总平面图，消防给水系统的系统图、平面布置图，消防水池和消防水泵房平面图，以及其他灭火系统的系统图及平面布置图等。

5.供暖通风与空气调节，应当包括：防烟系统的系统图、平面布置图，排烟系统的系统图、平面布置图，供暖、通风和空气调节系统的系统图、平面图等。

6.热能动力，应当包括：所包含的锅炉房设备平面布置图，其他动力站房平面布置图，以及各专业管道防火封堵措施等。
